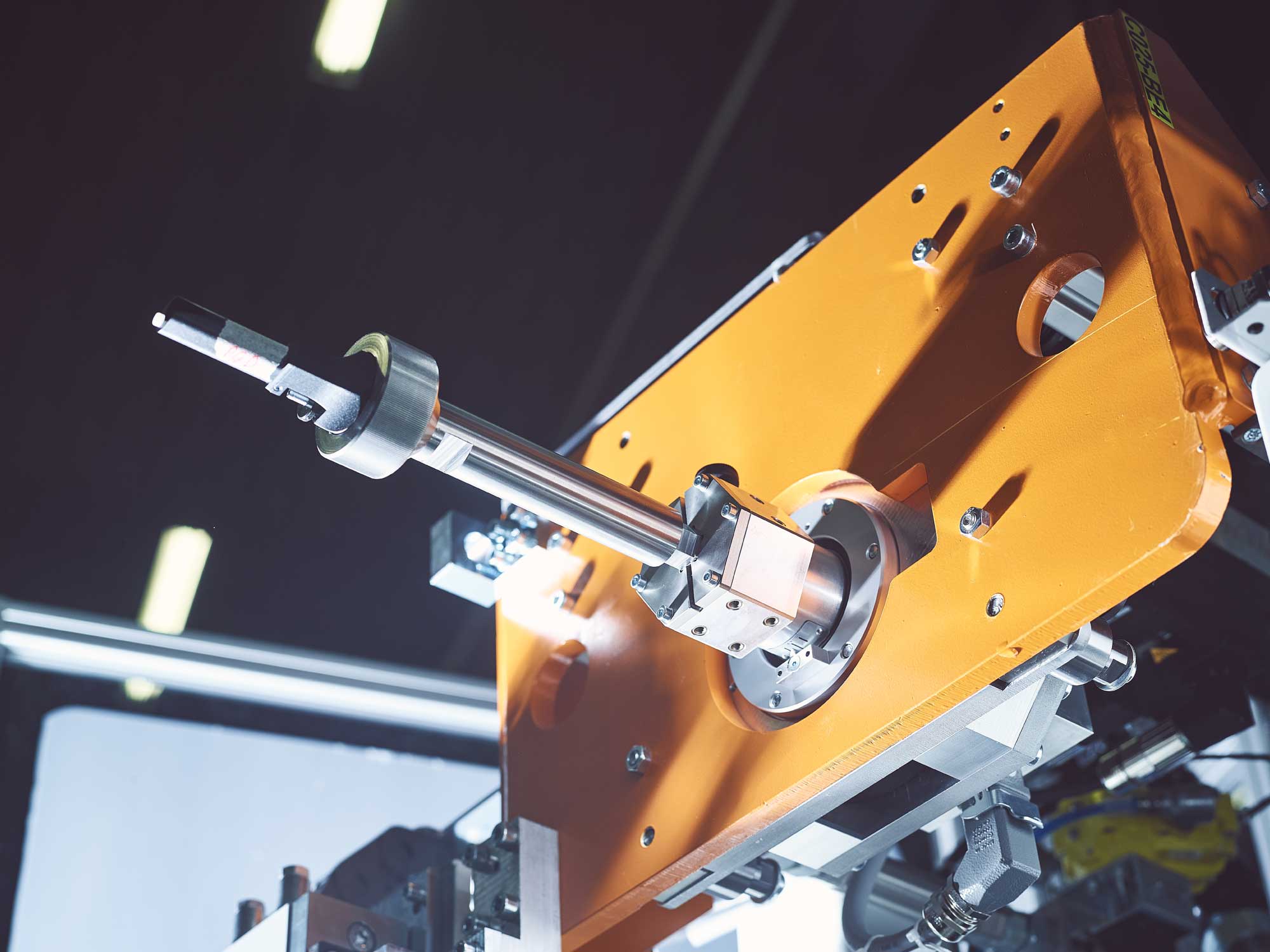

Applikationstürme

Für den stationären Materialauftrag an robotergeführten Bauteilen in halb- oder vollautomatischen Anlagen stehen verschiedene Applikationstürme der ATN zur Verfügung. Je nach Kundenwunsch und Prozessanforderungen können die Konfigurationen, Funktionen und Komponenten individuell angepasst werden.

Applikationstürme für die Anlagenautomatisierung

Mit den Applikationstürmen der ATN können Applikationsprozesse wie Reinigen, Primern und Kleben oder auch eine Kombination aus mehreren Prozessen umgesetzt werden. Darüber hinaus ist auch die Erweiterung um den Prozessschritt der vollautomatischen Düsenreinigung möglich. In Abhängigkeit von Anlage und Bauteil kann ein Appliaktionsturm zur Vereinfachung des Automatisierungs- und Appliaktionsprozesses beitragen.

Applikationsturm Reinigen und Primern

Speziall für die Prozeese der Vor- und Nachbehandlung von Oberflächen als Vorbereitung von Klebprozessen wurde der Applikationsturm Reinigen und Primern entwickelt, auf dem je nach Ausstattung Reiniger, Aktivatoren oder Primer verarbeitet werden können. Weitere Materialien sind auf Anfrage möglich.

Für alle Reinigungs- und Primerprozesse, die sich je nach Anwendung auch an einem Applikationsturm kombinieren lassen, steht Ihnen die bewährte ATN-Technolgie zur Verfügung.

Aufbau und Funktion

  • Materialzuführung über Druckbehälter
  • Sprüh-, Pinsel- oder Filzauftrag über Spritzautomat, Membranventil oder Dispenser
  • Spül- und Reinigungseinheit für regelmäßige Reinigung
  • Auftragseinheit für Wartungsarbeiten schwenkbar

Funktionserweiterungen

  • Höhenausgleich der Auftragseinheit zum Ausgleich von Bauteiltoleranzen
  • Kombination von Primer- und Reinigungskopf
  • Erweiterung des Applikationsturmes Primern auf zwei Primerköpfe (anderes Grundgestell)

Applikationstürme Kleben

Der Applikationsturm Kleben wird in Abhängigkeit der Kleberaupenauftragsform, als Einzelraupe oder Auftrag mehrerer Kleberaupen auf flächigen Bauteilen, der Stellung der Auftragsdüse sowie der Erweiterung um Komponenten wie der Düsenreinigung ausgewählt. Am Klebeturm werden die Komponenten Dosiersystem, Auftragskopf sowie optional eine Kleberaupenüberwachung.

Die Applikationstürme Kleben können ein- und zweikomponentige Materialien von niedrig- bis höchstviskosauftragen. Ausgenommen der Stellung der Auftragsdüse haben die Materialeigenschaften keinen Einfluss auf den Applikationsturm Kleben.

ApplikationsturmATK VDFATK DDSATK DURATK DB
AuftragProfil- und RundraupenProfil- und RundraupenProfil- und Rundraupen Rundraupen
ApplikatorenSerie VN, Serie PESerie VN, Serie PESerie VN, Serie PESerie DB
Auslassrichtunguntenuntenobenunten
max. Anzahl Dosierer4234
Merkmale
  • gute Erweiterungsoptionen (z.B. Primereinheit, Düsenreinigung


  • sehr wartungsfreundlich
  • gutes Bauteilhandling innerhalb der Fertigungszelle
  • gute Erweiterungsoptionen (z.B. Primereinheit, Düsenreinigung)


  • sehr wartungsfreundlich
  • über-Kopf-Applikation
  • unterschiedliche Ausrichtungsvarianten


  • bis zu 3 Düsenbalken mit je 4 Auftragsdüsen (Flächenkleben)
  • Düsen einzeln zu- und abschaltbar
