Systemtechnik Profildichtungskleben

Für das Verfahren des Profildichtungskleben, in dem selbstklebende Profildichtungen auf das Bauteil aufgebracht werden umfasst das ATN Produktportfolio die PDK Systemtechnik. Eigens für die Applikation von Türprofildichtungen an Fahrzeugen hat die ATN zwei eigenständige und patentierte Technologien entwickelt, welche die Applikation sowohl direkt im Türgehänge als auch durch Entnahme der Tür aus dem Türgehänge oder einem Drehtisch und der Applikation am stationären Applikationskopf ermöglichen.

André Eichler
Global Sales Manager

kontakt@atngmbh.de

+49 35936 335-0

Patentierte Technologien für Ihre Profildichtungsapplikation

Die ATN Systemtechnik der Türdichtungsapplikation garantiert eine qualitativ hochwertige Applikation, ein schonendes Dichtungshandling sowie einen langlebigen Dichtungsauftrag mit beiden Systemvarianten. Neben dem Rundum-Service der eigenen Anlagen übernimmt die ATN auch den Service, die Ersatzteilversorgung oder die Anpassung von Anlagen anderer Systemhersteller.

ATN liefert Ihnen vollautomatische Anlagen zum Profildichtungskleben mit Komponenten der Systemtechnik Profildichtungskleben, welche nach Ihren Anforderungen modular zusammengestellt werden.

Aufbau und Funktion PDK Applikationskopf

Für den Auftrag der selbstklebenden Profildichtungen auf dem Bauteil mit den geforderten Applikationsparametern wie Anpressdruck, Stauchung und Lage sorgt der Applikationskopf. Dieser ist an verschiedene Dichtungen anpassbar und kann optional mit einer adaptierbaren Reinigungsstation und einem Längenmesssystem erweitert werden.

Je nach Art der Applikation bietet Ihnen ATN für die Applikation direkt im Türgehänge sowie für stationäre Applikation der selbstklebenden Profildichtung nach Entnahme der Tür aus dem Türgehänge zwei spezifische PDK Applikationsköpfe an.

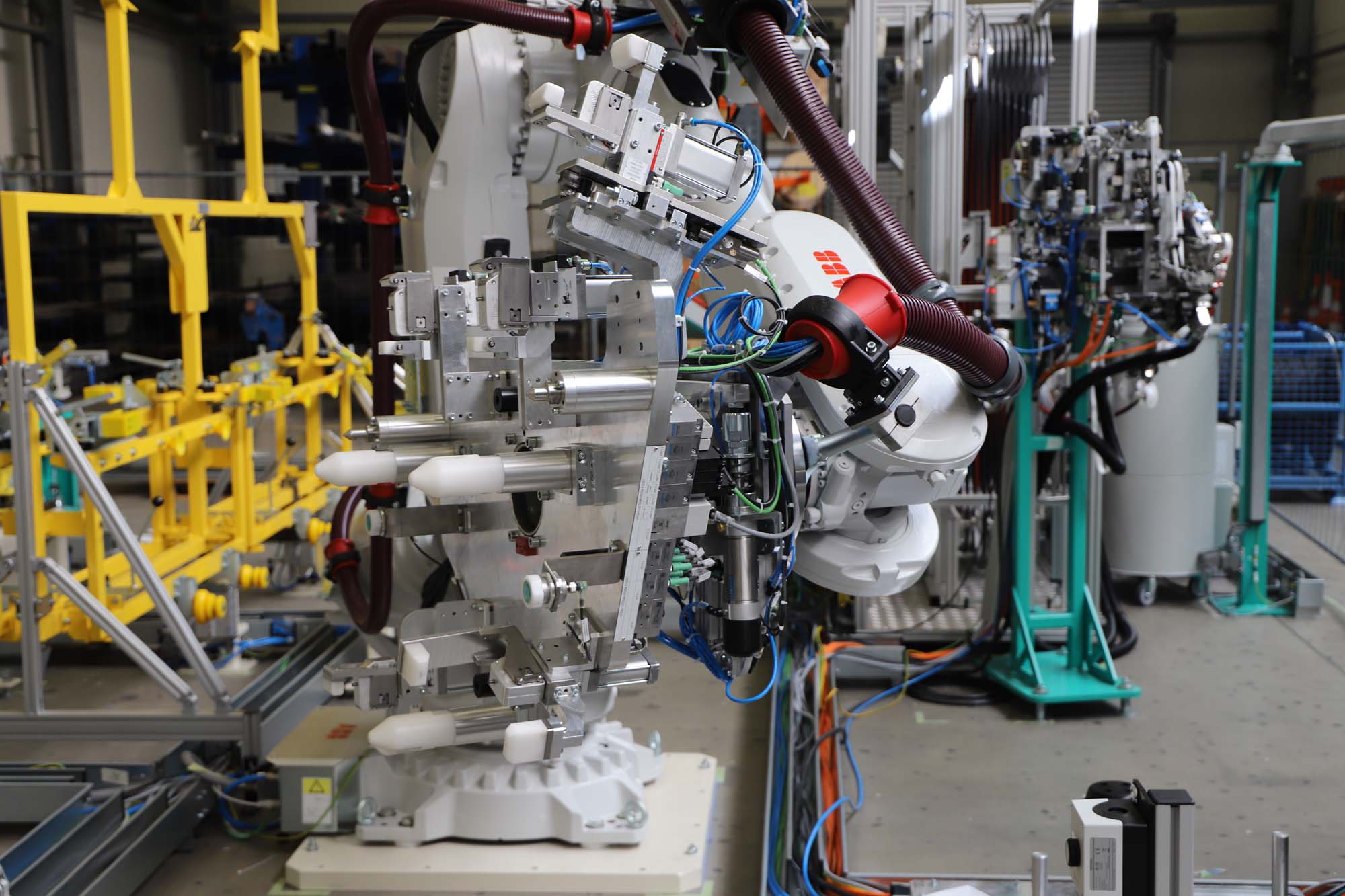

Aufbau und Funktion Türengreifmittel

Bei der stationären Applikation der Profildichtungsgummis kommt für das Handling der Tür zusätzlich ein Türengreifmittel zum Einsatz. Dieses ist als Kombigreifmittel für mehrere Typen ausgelegt und ist mit Sensorik für die Vermessung von Türausschnitten und Bauteilgeometrie ausgestattet.

ATN legt das Türengreifmittel standardmäßig mit einem Schnellwechselkonzept aus und bietet dieses optional mit einer Ausführung mit Schwimmung an.

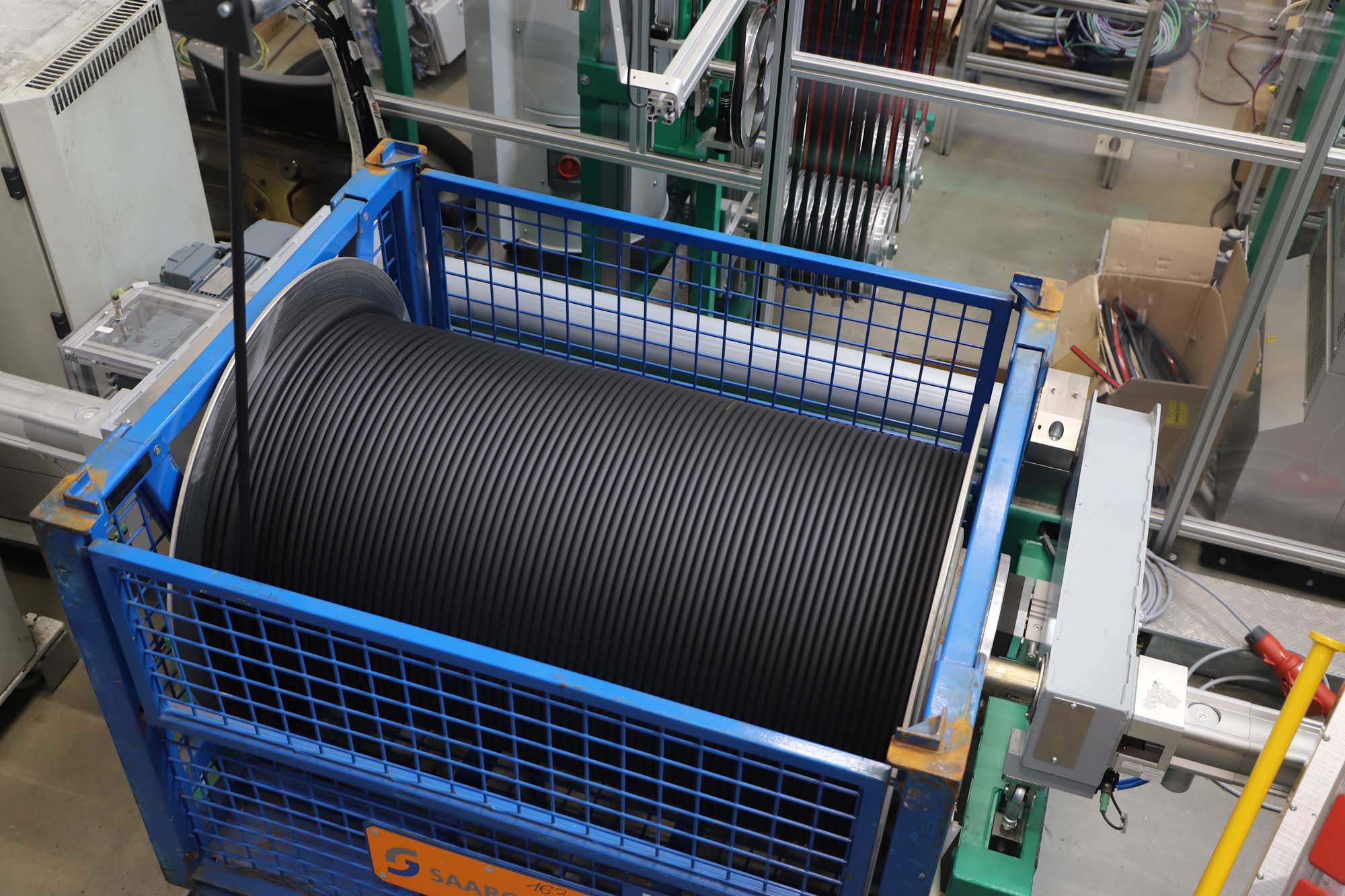

Aufbau und Funktion Abrollstation

Die Abrollstation ist im PDK System ist für das gleichmäßige Abrollen der Profildichtungen von den Ladungsträgern verantwortlich. Dabei kann die Station Mehr- oder Einwegladungsträger bis zu 500 kg aufnehmen.

Für eine unterbrechungsfreie Produktion ist der Ladungsträgerwechsel auch während des Applikationsprozesses im Automatikbetrieb möglich.

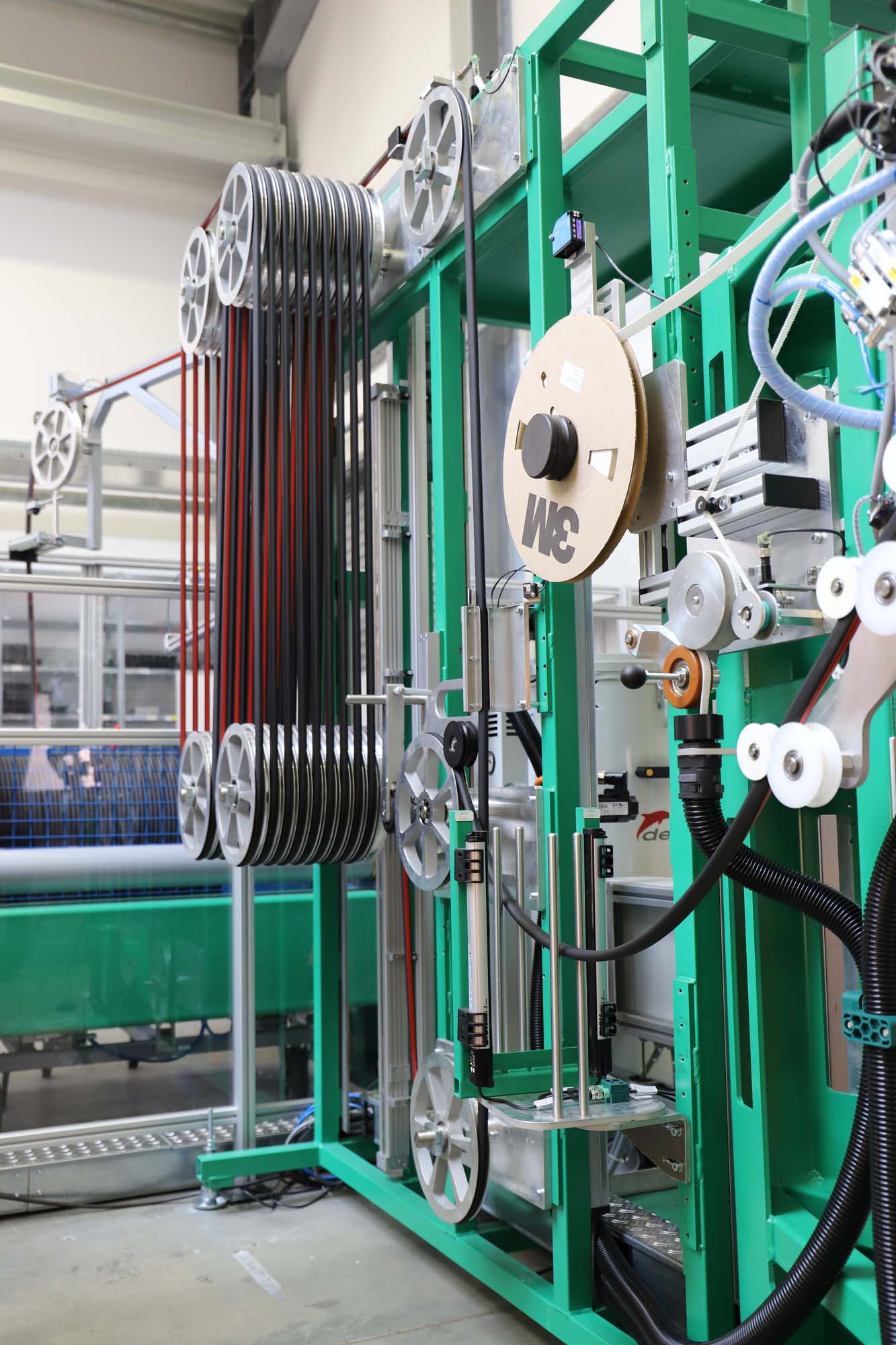

Aufbau und Funktion Pufferspeicher

Der Pufferspeicher sorgt in der vollautomatischen PDK-Anlage für eine unterbrechungsfreie Produktion, auch während des Wechsels des Ladungsträgers der Profildichtungsgummis.

Er ermöglicht ein spannungsfreies Speichern der Profildichtungen, sowie eine spannungsfreie Zuführung der Dichtungen zwischen den Stationen. Dabei puffert der Speicher bis zu 65 m Profildichtung, was ca. 17 Fahrzeugtüren entspricht. Zusätzlich ist der Pufferspeicher klimatisierbar.

Mehr Informationen zum Download

Infos zu unseren Produkten zum Profildichtungskleben finden Sie auch hier:


Download Produktflyer

Setzen Sie Ihren Applikationsprozess mit ATN um

Die zuverlässige Applikationstechnik der ATN bietet Ihnen alle erforderlichen Komponenten für eine auftragsunabhängige Applikation. Dazu gehören Fassentleerungssysteme, Dosiersysteme, Applikationstürme, Düsenreinigungen sowie weiteres Zubehör. Die ATN ist Ihr richtiger Ansprechpartner, wenn es um die punkt- und wiederholungsgenaue Dosierung von fluiden Materialien geht. Entscheiden Sie sich für die Applikationstechnik von ATN und stellen Sie die gleichbleibende Qualität Ihrer Prozesse sicher!

Komplettlösungen für Applikations- und Automatisierungsprozesse

Sie benötigen eine Komplettlösung im Sondermaschinen- und Anlagenbau? Nehmen Sie Kontakt  zu uns auf, wir beraten Sie gern umfassend zu industriellen Applikations-, Montage- und Automatisierungslösungen. Dabei setzen wir den gesamten Prozess von der Konzeptionierung bis zur Inbetriebnahme bei Ihnen vor Ort vollumfänglich um. Wir bieten Ihnen Branchenlösungen in der Automobilindustrie, in den Bereichen Haushaltgeräte, Luft- und Raumfahrt, Elektronik, erneuerbare Energien, Chemie-, Bau- und Möbelindustrie sowie der Medizintechnik und Pharma Life Science.
